FOTRIC / Imagerie acoustique
Voyez d’où vient le son, afin de pouvoir identifier plus précisément les problèmes de fuites et de bruits dans les véhicules, les ateliers et les équipements.
Les fuites et les sons inhabituels peuvent être difficiles à détecter parmi des connexions surchargées, des équipements en fonctionnement et le bruit de fond.
FOTRIC affiche les sources sonores sur l'image visible, ce qui vous aide à concentrer vos inspections et à passer moins de temps à chercher.
FOTRIC / APPLICATIONS
Choisissez une tâche pour voir ce qu'il faut inspecter et comment lire la carte sonore.
Avec la conduite d’air sous pression, inspectez les raccords accessibles section par section. Ajustez la plage de fréquences pour cibler le bruit de fuite.
Associez le repère sonore au raccord visible. Vérifiez ce raccord, puis refaites le contrôle après réparation dans des conditions comparables.
Reproduire le sifflement dans des conditions d'atelier contrôlées. Scanner les raccords d'admission et de dépression accessibles tout en évitant les pièces chaudes et en mouvement.
Suivez le marqueur sonore jusqu'au tuyau ou au raccord visible. Examinez son étanchéité et sa connexion, puis répétez le contrôle après la réparation.
Inspectez les raccords pressurisés accessibles à la recherche de bruits liés à des fuites. En cas de bruit de ventilateur inhabituel, inspectez l'appareil en fonctionnement depuis une position sécurisée et ajustez la plage de fréquences.
Un repère près d’un raccord indique l’emplacement destiné à un test d’étanchéité ciblé. Autour d’un ventilateur, il indique la zone à examiner lors de l’entretien.
Observer l'équipement lorsque le son est présent. Scanner chaque ensemble depuis une position sûre, en conservant des conditions de fonctionnement cohérentes.
Comparez où le son se concentre dans les ensembles. Enregistrez la zone mise en évidence afin que le technicien puisse examiner les pièces concernées lors de la maintenance.
FOTRIC / CAMÉRAS ACOUSTIQUES

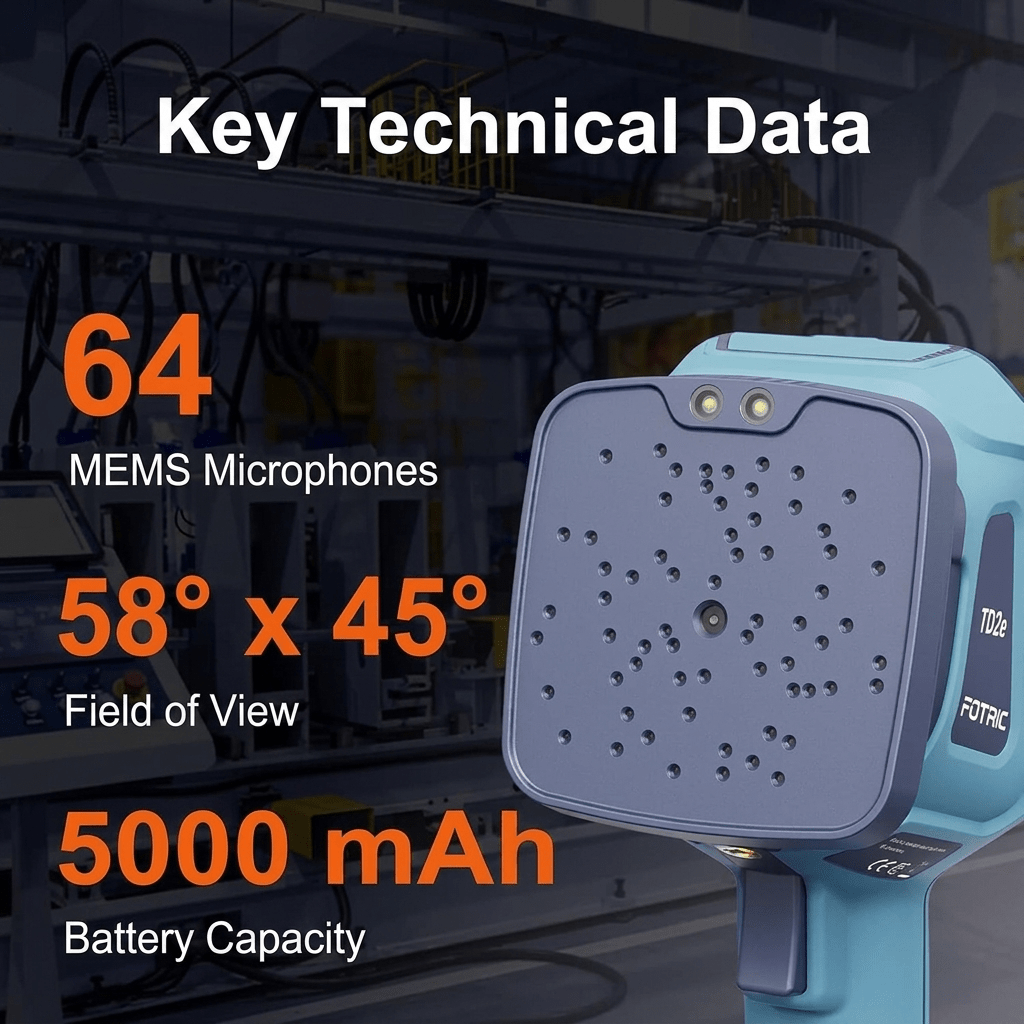

Un appareil photo portable autonome avec sélection de fréquence réglable et suppression du bruit
De€1.039,99 EUR
Voir le produitConsultez les options et les spécifications complètes sur la page produit.
FOTRIC / EN ACTION
Suivez une inspection réelle, depuis l'équipement visible jusqu'à la source sonore sur l'écran.
Identifier la connexion ou le composant en cours de vérification
Suivez le marqueur sonore pendant que la caméra se déplace.
Voyez où l'opérateur concentre l'inspection.
FOTRIC / AVANT D'ACHETER
Réponses pour les inspections réelles, choisir votre kit et obtenir de l'aide
Dites-nous ce que vous voulez inspecter et où vous allez l'utiliser. Notre équipe peut vous aider à choisir la configuration adaptée.
cs.eu@fotric.comOui. Une fois la ligne pressurisée, inspectez les raccords de tuyau accessibles, les raccords rapides et les vannes pneumatiques. Le TD2e superpose le son lié aux fuites sur l'image de la caméra, ce qui vous aide à distinguer chaque raccord dans une zone encombrée.
Cela vous fournit un emplacement précis à inspecter et réparer. Détecter et corriger ces fuites permet de réduire la perte d'air comprimé ainsi que le travail supplémentaire nécessaire pour le remplacer.
Oui. Le mode de suppression du bruit réduit les interférences de fond, tandis que la sélection manuelle de fréquence vous permet de vous concentrer sur le signal de fuite. Pour les vérifications d'air comprimé, la bande de départ utile est de 20–40 kHz ; adaptez-la au fur et à mesure de votre balayage.
Cela vous aide à inspecter les connexions accessibles pendant l'utilisation et à déterminer où vérifier plus attentivement. Maintenez une distance de sécurité par rapport aux pièces mobiles et suivez les procédures d'utilisation de l'équipement.
Oui. L'air qui pénètre dans une fuite de dépression peut produire un son de haute fréquence que le TD2e retranscrit sur l'image visible. Lorsque le sifflement est présent, inspectez les raccords de tuyaux d'admission accessibles et les connexions sous vide dans des conditions d'atelier contrôlées.
Le marqueur sonore vous permet de vous concentrer sur un tuyau ou une connexion spécifique au lieu de vérifier au hasard l'ensemble du compartiment moteur. Éloignez-vous des pièces chaudes et mobiles, puis examinez la connexion mise en évidence avant de décider d'une réparation.
Oui. Le gaz sous pression qui s'échappe peut produire un son que le TD2e détecte, ce qui vous aide à cibler votre recherche autour des joints et des vannes accessibles. Il répond au son de la fuite plutôt qu'à l'identification chimique du gaz, de sorte que le signal utile dépend des conditions de fuite et de pression.
Pour les techniciens CVC formés, cela permet de localiser la fuite pour un contrôle ciblé avant réparation. Utilisez-le dans des zones non dangereuses ; le TD2e n'est pas homologué pour des atmosphères explosives.
Oui, pour les sons compris dans sa plage de 2–100 kHz. Scannez les ensembles tant que le son est présent et comparez où se concentre l'image acoustique. Le mode source unique met en évidence la zone la plus forte ; le mode sources multiples vous aide à visualiser plusieurs sources plus fortes ensemble.
Cela vous aide à choisir quel ensemble inspecter en premier. Utilisez la zone mise en évidence pour concentrer le contrôle mécanique, plutôt que de remplacer des composants uniquement d'après la carte sonore.
Oui, lorsque le son de la fuite a un chemin clair vers la caméra. La plage de fonctionnement spécifiée est de 0,3–60 mètres, vous pouvez donc commencer par un aperçu depuis une position accessible.
La distance utile dépend de la puissance du son et des conditions du site. Une fois que vous avez identifié une zone candidate, rapprochez-vous si c'est sûr afin de distinguer les raccords proches et les signaux plus faibles. Cela vous aide à décider où il vaut la peine d'organiser une inspection plus approfondie.
Oui. Le TD2e enregistre des images JPG contenant la superposition acoustique. Transférez-les vers un ordinateur via USB Type-C ou la carte mémoire, puis ajoutez-les à votre propre rapport d’inspection avec l’emplacement et les notes de réparation.
Cela permet aux clients et aux collègues de voir quelle connexion vous avez vérifiée. Les fichiers sont des images finies destinées à être visualisées et partagées, plutôt que des données acoustiques brutes pour une réanalyse sur PC.
Pour les fuites d'air comprimé, commencez autour de 20–40 kHz. Pour les fuites sous vide, essayez 30–60 kHz. Si la source est inconnue, commencez par la gamme complète 2–100 kHz, puis rétrécissez la bande autour du signal que vous souhaitez étudier.
Considérez ces valeurs comme points de départ. Ajuster la bande tout en surveillant l'image vous aide à séparer le son pertinent des autres équipements à proximité.
Le TD2e est spécifié pour au moins trois heures d’utilisation continue par batterie, selon les conditions. Le kit professionnel inclut deux batteries, ce qui vous permet d’emporter une batterie de rechange chargée pour une visite plus longue ou un autre travail.
Éteignez l’appareil photo avant de changer la batterie. Rechargez via le dock ou la connexion USB Type-C de l’appareil photo à l’aide de l’adaptateur secteur fourni. Cela vous offre un moyen pratique de planifier vos recharges en fonction de votre travail.
Cela est particulièrement utile lorsque vous recherchez parmi de nombreuses connexions ou que vous avez besoin de montrer à quelqu'un d'autre l'emplacement de l'inspection. Le TD2e place le motif sonore sur l'image de la caméra, vous donnant une référence visuelle lorsque vous vous déplacez entre les raccords.
Vous pouvez également enregistrer cette vue pour la personne qui effectue la réparation. La valeur ajoutée est un emplacement plus clair et un enregistrement partageable, notamment pour les contrôles répétés et les travaux destinés aux clients.
Les deux packs utilisent la même caméra TD2e. Le modèle Standard convient pour les contrôles de routine dans un seul lieu. Le Kit Professionnel ajoute une deuxième batterie, un sac souple et un étui rigide pour les visites plus longues et les déplacements entre les chantiers. Comparez le contenu des packs sur la page produit avant de faire votre choix.
Comparer les kitsOui. La livraison s'étend aux États membres de l'UE et au Royaume-Uni, avec une livraison standard gratuite vers les destinations européennes éligibles. Les informations de suivi sont envoyées après l'expédition. La politique d'expédition détaille les destinations couvertes et les délais de livraison estimés.
Détails de livraisonLes prix des produits de l'UE incluent la TVA locale. Pour les livraisons vers le Royaume-Uni, consultez les informations fiscales lors du paiement ; la TVA à l'importation, les droits ou les frais de dédouanement peuvent s'appliquer dans les cas où ils ne sont pas inclus. Notre équipe de l'UE peut clarifier les frais pour votre destination avant que vous ne commandiez.
Informations sur l'expédition et les douanesContactez notre équipe de l'UE avec votre numéro de commande et le motif de votre retour. Ils confirmeront l'éligibilité et fourniront l'autorisation de retour ainsi que les instructions d'expédition. Consultez la politique de retour pour connaître le délai applicable, l'état de l'article et les conditions de remboursement.
Lire la politique de retourEnvoyez un e-mail à notre équipe UE avec votre numéro de commande et une description du problème. Ajouter le numéro de série et une photo ou une vidéo aide l'équipe à l'évaluer. Ils peuvent vous guider pas à pas dans le dépannage et confirmer les conditions de garantie applicables à votre achat.
